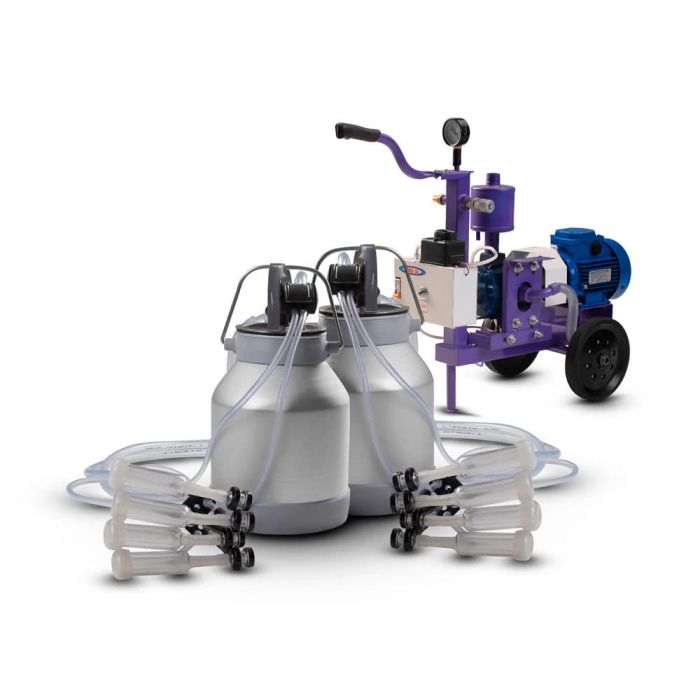

Доильный аппарат Дамилк УИД-10 С80 "Коза" (Синхронная) 1/2 Н (два ведра)

Описание доильного аппарата Дамилк УИД-10 С80 «Коза» (синхронная) 1/2 Н (два ведра)

Вакуумная доильная установка УИД-10 С80 (Схема 1.1) - это часть доильного аппарата, которая отвечает за создание вакуума. Она может комплектоваться подвесным оборудованием для крупного и мелкого рогатого скота. Устройство подходит для молочных хозяйств и небольших ферм. За час работы с его помощью можно подоить до 17 коров или 80 коз. Частями доильного аппарата также являются бидон для сбора молока (Схема 1.2) и паук системы «Майга» (Схема 1.3). Они не входят в комплект поставки.

Производительность

С вакуумной установкой DaMilk УИД-10 С80 на доение одной коровы уходит 6-7 минут, козы - 2-3 минуты. Производительность 12,6 м³/ч позволяет подключить дополнительные линии доения. После 60 минут работы необходимо делать перерыв. Превышение рекомендуемого времени непрерывной работы может привести к поломке.

Особенности конструкции силового агрегата

Схема 2

Конструкция силового агрегата модульная (Схема 2.1), то есть двигатель и насос соединены клиноременной муфтой (Схема 2.2), а не напрямую. Оборудование собирается на металлическом каркасе (Схема 2.4). Он оснащен колесами и относится к передвижному типу. Силовой агрегат состоит из: двигателя, насоса и ресивера (Схема 2.3). Для настройки разрежения используется металлический регулятор вакуума. В комплект поставки входит вакуумметр (Схема 2.5), необходимый для отслеживания давления. На доильной установке DaMilk УИД-10 С80 установлен ручной клапан для слива конденсата. Для защиты от перепадов напряжения используется автоматический выключатель на 6 А (Схема 2.8). При необходимости можно установить блок защиты от влаги.

Двигатель

Мощность двигателя (Схема 2.7) доильной вакуумной установки ДаМилк УИД-10 С80 - 750 Вт. Электропитание поступает по кабелю длиной 2 м (Схема 2.6). Двигатель подключается к стандартной сети с напряжением 220 В. Частота вращения вала - 1500 об/мин. Двигатель относится к 3 категории размещения электроприборов, то есть должен использоваться в помещении. Летом для использования доильной установки УИД-10 С80 можно оборудовать навес для защиты от осадков.

Насос

Схема 3

Вакуумный насос имеет производительность 12,6 м³/ч. Внутри находятся графитовые лопатки размером 40 × 80 × 5 мм. Насос относится к сухому типу и имеет закрытую конструкцию (Схема 3.1). Сухие насосы не используют смазки, что сказывается на износе пластин. Он происходит быстрее, а значит чаще требуется замена графитовых лопаток. Насос представляет собой отдельный модуль: ротор имеет собственный вал (Схема 3.2), а не устанавливается на вал двигателя. В крышке (Схема 3.3) устанавливаются подшипники, в которых вращается вал.

Доильное ведро

«Коза» (Синхронная) 1/2 Н - это доильное ведро в сборе, которое комплектуется импортными узлами (стаканы, сосковая резина). Они производятся в Турции, которая считается одним из лидеров в Европе по производству доильного оборудования.

Доильное ведро в сборе «Коза» (Синхронная) 1/2 Н предназначено для одновременного доения двух коз. Оно совместимо со многими вакуумными установками, в том числе АИД и УИД от DaMilk.

Комплектация

В комплект доильного ведра в сборе «Коза» (Синхронная) 1/2 Н входит:

1. молочный бидон (алюминий) на 20 л (фактическая вместимость 19 л);
2. крышка из нержавеющей стали (3 выхода);
3. синхронный пульсатор (соотношение тактов 60х40);
4. доильные стаканы (пластик) и сосковая резинка (силикон) для доения в 2 линии;
5. 2 шланга (14х5 мм) для молока;
6. шланг постоянного вакуума 11х5 мм и 2 шланга переменного вакуума 7х3 мм.

Используются силиконовые шланги, ведь они не трескаются при морозе или от сгибания. К тому же, силикон не придает молоку никакого привкуса или запаха, он легко моется.

Особенности

Синхронная система доения

В доильном аппарате для коз в комплекте «Коза» (Синхронная) 1/2 Н используется синхронный пульсатор. При синхронной системе доения молоко одновременно забирается со всех сосков, причем как первой, так и второй линии доения.

У пульсатора для одновременного доения только один выход, а потому для подключения шлангов переменного вакуума нужен тройник. Другим концом шланг соединен с доильными стаканами. Распределитель, как в агрегатах индивидуального доения для коров, отсутствует.

Доильный паук

Также отсутствует коллектор, то есть система сбора молока бесколлекторная. Молоко отбирается с помощью сосковой резинки, после чего из стаканов по шлангу подается в емкость. Для сбора молока используется одна емкость для обеих линий доения.

Доильное ведро в комплекте «Коза» (Синхронная) 1/2 Н комплектуется пластиковыми стаканами. Они изготавливаются методом экструзии из прозрачного поликарбоната. Этот материал делает стаканы прочными, но при этом легкими.

Силиконовая сосковая резинка турецкого происхождения. Материал износостойкий, поэтому замена требуется 1 раз в год. За это время в резине появляются микротрещины, которые служат местом для размножения бактерий. Поэтому дальнейшее использование комплекта приведет к появлению болезней.

Крышка из нержавеющей стали имеет механический прижим, который позволяет уменьшить износ уплотнителя. Штуцеров на нержавеющей крышке 3, то есть можно отдельно подключить шланги и пульсатор.

Рекомендации по использованию

Доильная установка УИД-10 С80 может использоваться в широком температурном диапазоне. Перед запуском проверяйте провода и двигатель на наличие конденсата. Капли воды на этих узлах могут привести к короткому замыканию. После каждого использования сливайте из ресивера влагу.
