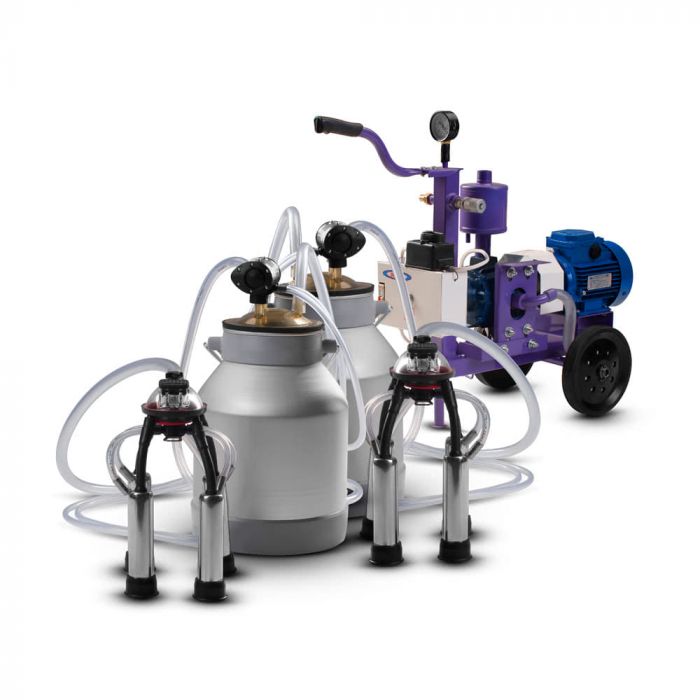

Доильный аппарат Дамилк УИД-10 С80 "Евро 240-оригинал" П (два ведра)

Доильный аппарат ДаМилк УИД-10 С80 «Евро 240-оригинал» П (два ведра)

Схема 1

Вакуумная доильная установка УИД-10 С80 (Схема 1.1) - это часть доильного аппарата, отвечающая за создание вакуума. Она может комплектоваться подвесным оборудованием для крупного и мелкого рогатого скота. Устройство подходит для молочных хозяйств и небольших ферм. За час работы с его помощью можно подоить до 17 коров.

Частями доильного аппарата также являются бидон для сбора молока (Схема 1.2) и паук системы «Майга» (Схема 1.3). Они не входят в комплект поставки.

Производительность

Максимальное количество обслуженных коров за время непрерывной работы доильной установки

С вакуумной установкой ДаМилк УИД-10 С80 на доение одной коровы уходит 6-7 минут. Производительность 12,6 м³ / ч позволяет подключить дополнительные линии доения. После 60 минут работы необходимо делать перерыв. Превышение рекомендуемого времени непрерывной работы может привести к поломке.

Особенности конструкции силового агрегата

Схема 2

Конструкция силового агрегата модульная (схема 2.1), то есть двигатель и насос соединены клиноременной муфтой (схема 2.2), а не напрямую. Оборудование собирается на металлическом каркасе (Схема 2.4). Он оснащен колесами и относится к передвижному типу. Силовой агрегат состоит из: двигателя, насоса и ресивера (Схема 2.3). Для настройки разрежения используется металлический регулятор вакуума. В комплект поставки входит вакуумметр (Схема 2.5), необходимый для отслеживания давления. На доильной установке DaMilk УІД-10 С80 установлен ручной клапан для слива конденсата. Для защиты от перепадов напряжения используется автоматический выключатель на 6 А (Схема 2.8). При необходимости можно установить блок защиты от влаги.

Двигатель

Мощность двигателя (Схема 2.7) доильной вакуумной установки ДаМилк УИД-10 С80 - 750 Вт. Электропитание поступает по кабелю длиной 2 м (Схема 2.6). Двигатель подключается к стандартной сети с напряжением 220 В. Частота вращения вала - 1500 об/мин. Двигатель относится к 3 категории размещения электроприборов, то есть должен использоваться в помещении. Летом для использования доильной установки УИД-10 С80 можно оборудовать навес для защиты от осадков.

Насос

Схема 3

Вакуумный насос имеет производительность 12,6 м³/ч. Внутри установлены графитовые лопатки размером 40 × 80 × 5 мм. Насос относится к сухому типу и имеет закрытую конструкцию (Схема 3.1). Сухие насосы не используют смазку, что сказывается на износе пластин. Он происходит быстрее, а значит чаще требуется замена графитовых лопаток. Насос представляет собой отдельный модуль: ротор имеет собственный вал (Схема 3.2), а не устанавливается на вал двигателя. В крышке (Схема 3.3) устанавливаются подшипники, в которых вращается вал.

Доильное ведро

Доильное ведро в сборе «Евро 240-оригинал» П - это часть агрегата индивидуального доения, которая отвечает за отбор молока. Паук «Майга», используемый в этой комплектации, работает по парной схеме доения. Еще одной отличительной чертой является увеличенный коллектор турецкого производства для сбора молока.

Доильное ведро в сборе «Евро 240-оригинал» П можно использовать с вакуумными установками ДаМилк (АИД, УИД), а также оборудованием других производителей. Подробнее о совместимости можно узнать у менеджера.

Комплектация

Доильное ведро в сборе «Евро 240-оригинал» П собирается из украинских и импортных деталей. Данная модель состоит из:

1. алюминиевого бидона на 20 л;
2. поликарбонатной крышки (самоприжимной);
3. настраиваемого пульсатора для парного доения;
4. коллектора объемом 240 см³;
5. нержавеющих стаканов с сосковой резинкой из каучука;
6. молочного шланга (14х5 мм) длиной 2 метра;
7. шланга постоянного (11х5 мм) и переменного (7х3 мм) вакуума по 2 м.

Для соединения отдельных узлов используются силиконовые шланги: для молока (14х5 мм), для постоянного (11х5 мм) и переменного (7х3 мм) вакуума. Стандартная длина составляет 2 м. В комплекте идет два шланга переменного вакуума.

Особенности

Система доения

Асинхронный пульсатор используется со специальным распределителем вакуума, имеющим 6 выходов. Эти элементы соединяются между собой двумя шлангами (диаметр 7 мм, толщина стенок 3 мм).

Использование асинхронного пульсатора необходимо для реализации парной системы доения.

Доильный паук

Объем коллектора в 240 см³ гарантирует, что молоко не начнет переполнять стаканы, а это приводит к их отсоединению. Такой коллектор подойдет для высокопродуктивных и породистых коров, которые дают более 30 л молока в день.

Вес подвесного оборудования доильного ведра в сборе для коров очень важен. Если паук будет легким, то ухудшается массаж вымени, что сказывается на припуске молока. В комплектации «Евро 240-оригинал» стаканы и основа коллектора металлические, благодаря чему получается нужный вес. Стаканы изготовлены из нержавеющей стали методом вальцовки.

Сосковая резина из каучука требует замены через полгода использования. Диаметр присоски - 25 мм, длина чулка - 13,5 см. 3 посадочных рубца нужны, чтобы подтягивать резину по мере растяжения.

На крышке доильного ведра находится 3 штуцера. Это позволяет отдельно подключить пульсатор, молочный и вакуумный шланг. Крышка изготовлена из прозрачного поликарбоната. Прижим осуществляется за счет вакуума системы.

Рекомендации по эксплуатации

Доильная установка УИД-10 С80 может эксплуатироваться в широком температурном диапазоне. Перед запуском проверяйте провода и двигатель на наличие конденсата. Капли воды на этих узлах могут привести к короткому замыканию. После каждого использования сливайте влагу из ресивера.
